کیفیت خمکاری تنها به قدرت دستگاه وابسته نیست و انتخاب صحیح سنبه و ماتریس تأثیر مستقیمی بر دقت، کیفیت سطح و جلوگیری از ترک خوردگی ورق دارد. شناخت انواع ابزارهای خمکاری و انتخاب مناسب آنها بر اساس ضخامت، جنس و زاویه خم از مهمترین مهارتهای اپراتورهای حرفهای محسوب میشود. در این مقاله به معرفی انواع سنبه و ماتریس و تأثیر آنها بر کیفیت نهایی قطعات میپردازیم.

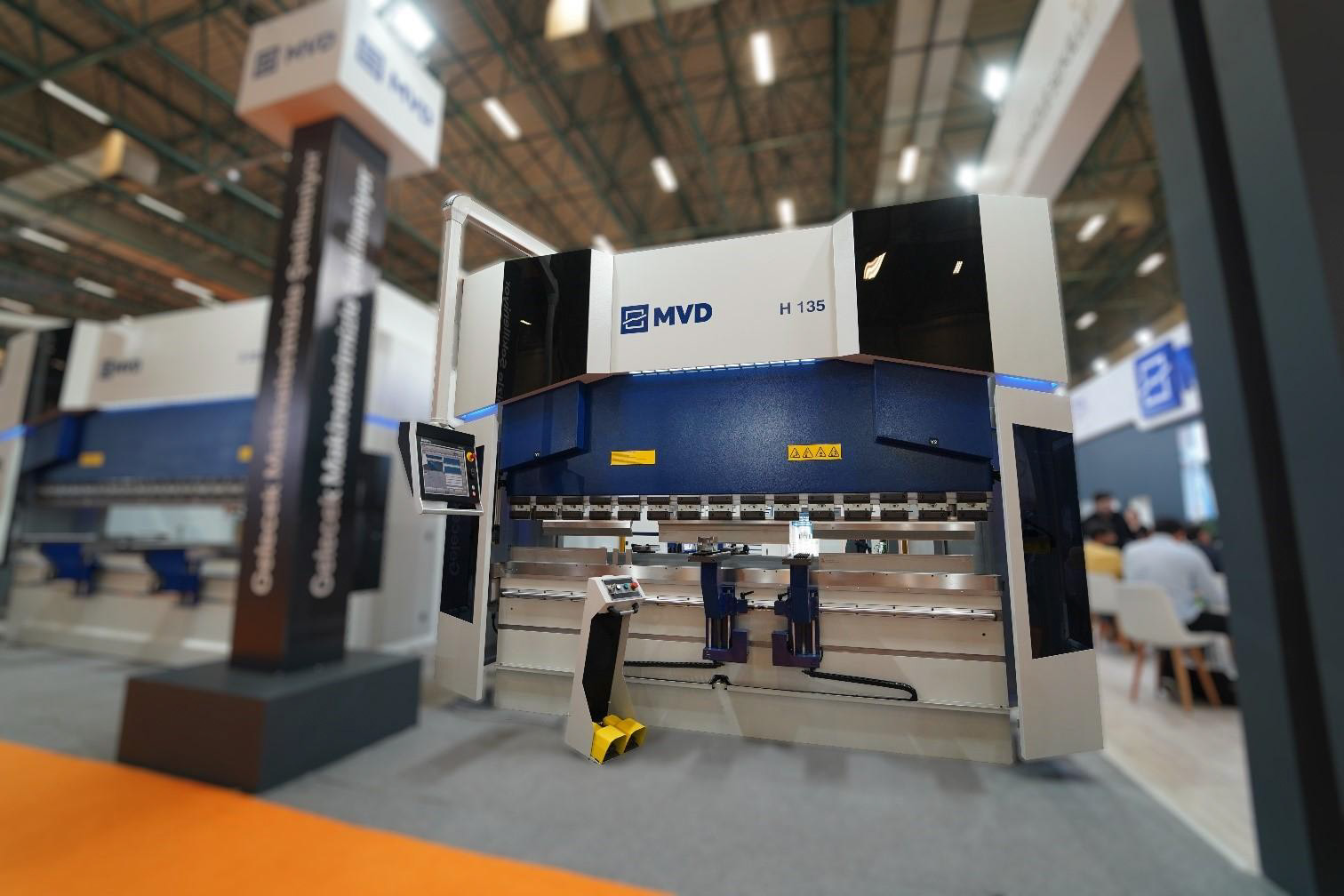

انتخاب صحیح سنبه و ماتریس در دستگاه خم CNC
مقدمه
در فرآیند خمکاری ورق، بسیاری از اپراتورها تصور میکنند کیفیت نهایی قطعه تنها به دقت دستگاه پرس برک CNC وابسته است. در حالی که حتی پیشرفتهترین دستگاههای خم CNC نیز بدون انتخاب صحیح سنبه و ماتریس نمیتوانند به نتیجه مطلوب دست پیدا کنند.
انتخاب ابزار مناسب تأثیر مستقیمی بر دقت زاویه خم، کیفیت سطح قطعه، جلوگیری از ترکخوردگی، کاهش برگشت فنری (Spring Back) و افزایش عمر ابزار دارد.
به همین دلیل شناخت انواع سنبه و ماتریس یکی از مهمترین مهارتهای اپراتورها و مهندسان تولید در صنایع فلزکاری محسوب میشود.
سنبه و ماتریس چه نقشی در خمکاری دارند؟
در دستگاه خم CNC، سنبه (Punch) از قسمت بالا به ورق نیرو وارد میکند و ماتریس (Die) از پایین وظیفه نگهداری و شکلدهی قطعه را بر عهده دارد.
در واقع شکل نهایی خم تا حد زیادی به هندسه این دو ابزار وابسته است.
اگر ابزار به درستی انتخاب نشود ممکن است با مشکلات زیر مواجه شوید:
- ترک خوردگی ورق
- تغییر زاویه خم
- تاب برداشتن قطعه
- ایجاد خط و خش روی سطح
- کاهش دقت ابعادی
- استهلاک سریع ابزار
انواع سنبه در دستگاه خم CNC
سنبه تیز (Acute Punch)
این نوع سنبه یکی از رایجترین ابزارهای خمکاری است و برای تولید زوایای مختلف کاربرد دارد.
مزایا:
- انعطافپذیری بالا
- مناسب برای خمهای عمومی
- کاربرد گسترده در صنایع فلزی
سنبه نوکتیز با زاویه کم
برای تولید خمهای بسته و زوایای کوچک مورد استفاده قرار میگیرد.
معمولاً در ساخت قطعات صنعتی با دقت بالا کاربرد دارد.
سنبه گرد (Radius Punch)
برای ورقهای حساس یا قطعاتی که نیاز به شعاع خم بزرگ دارند استفاده میشود.
این ابزار احتمال ترکخوردگی را کاهش میدهد.
سنبه گردن غازی (Gooseneck Punch)
یکی از پرکاربردترین ابزارها در خمکاری قطعات پیچیده است.
این سنبه امکان اجرای خمهای چندمرحلهای را بدون برخورد قطعه با ابزار فراهم میکند.
در بسیاری از کارگاههای حرفهای، سنبه گردن غازی یکی از ابزارهای اصلی محسوب میشود.
انواع ماتریس
ماتریس V شکل
رایجترین نوع ماتریس در صنعت فلزکاری است.
این ابزار برای اکثر عملیات خمکاری عمومی استفاده میشود.
ماتریس چند دهانه
دارای چندین عرض V مختلف در یک ابزار است.
مزایا:
- کاهش زمان تعویض ابزار
- انعطافپذیری بیشتر
- مناسب برای کارگاههای متنوع
ماتریس شعاعدار
برای خمکاری قطعات خاص و جلوگیری از آسیب به سطح قطعه استفاده میشود.
مهمترین معیار انتخاب ماتریس
یکی از مهمترین عوامل انتخاب ماتریس، عرض دهانه V است.
قاعده متداول در صنعت:
عرض دهانه ماتریس معمولاً بین ۶ تا ۱۰ برابر ضخامت ورق انتخاب میشود.
به عنوان مثال:
- ورق ۱ میلیمتر → ماتریس ۸ میلیمتر
- ورق ۲ میلیمتر → ماتریس ۱۶ میلیمتر
- ورق ۳ میلیمتر → ماتریس ۲۴ میلیمتر
البته این مقادیر بسته به جنس ورق و شعاع خم میتواند تغییر کند.
تأثیر جنس ورق در انتخاب ابزار
همه ورقها رفتار یکسانی ندارند.
فولاد نرم
سادهترین شرایط خمکاری را دارد و اکثر ابزارهای استاندارد برای آن مناسب هستند.
استنلس استیل
به دلیل استحکام بالاتر، نیازمند انتخاب دقیقتر ابزار و تناژ مناسب است.
آلومینیوم
نرمتر است اما مستعد ایجاد خط و خش روی سطح میباشد.
در بسیاری از موارد از ابزارهای پولیششده یا روکشدار استفاده میشود.
انتخاب اشتباه ابزار چه مشکلاتی ایجاد میکند؟
ترک خوردگی قطعه
یکی از رایجترین مشکلات خمکاری.
معمولاً در اثر انتخاب شعاع خم نامناسب یا ابزار نامتناسب ایجاد میشود.
برگشت فنری (Spring Back)
پس از آزاد شدن فشار، قطعه تمایل دارد تا حدودی به حالت اولیه بازگردد.
انتخاب صحیح ابزار و پارامترهای خمکاری در کنترل این پدیده نقش مهمی دارد.
عدم یکنواختی زاویه خم
گاهی مشاهده میشود زوایای تولید شده در طول قطعه یکسان نیستند.
این مشکل میتواند ناشی از:
- ابزار فرسوده
- انتخاب نامناسب سنبه
- انتخاب اشتباه ماتریس
باشد.
اهمیت کیفیت ابزار در دستگاه خم CNC
حتی بهترین دستگاه پرس برک نیز با ابزار نامرغوب نمیتواند کیفیت مطلوبی ارائه دهد.
ویژگیهای ابزار حرفهای:
- سختکاری دقیق
- دقت ابعادی بالا
- مقاومت سایشی مناسب
- پرداخت سطح با کیفیت
- طول عمر بالا
استفاده از ابزارهای استاندارد باعث کاهش هزینههای تعمیر و افزایش کیفیت تولید خواهد شد.
نقش سیستم کنترل CNC در انتخاب ابزار
در دستگاههای خم CNC مدرن، اطلاعات مربوط به سنبه و ماتریس در کنترلر دستگاه ثبت میشود.
این اطلاعات شامل:
- ارتفاع ابزار
- شعاع سنبه
- عرض ماتریس
- موقعیت ابزار
است.
کنترلر با استفاده از این دادهها محاسبات مربوط به زاویه خم، عمق نفوذ و جبران برگشت فنری را انجام میدهد.
چگونه عمر سنبه و ماتریس را افزایش دهیم؟
برای افزایش عمر ابزار توصیه میشود:
- از تناژ مناسب استفاده کنید.
- ابزارها به صورت منظم تمیز شوند.
- از برخورد مستقیم ابزارها با یکدیگر جلوگیری شود.
- ابزارها در شرایط مناسب نگهداری شوند.
- از خمکاری خارج از ظرفیت ابزار اجتناب شود.
جمعبندی
سنبه و ماتریس قلب فرآیند خمکاری محسوب میشوند. انتخاب صحیح این ابزارها نه تنها کیفیت قطعات را افزایش میدهد، بلکه باعث کاهش ضایعات، افزایش دقت، کاهش هزینههای تولید و افزایش عمر تجهیزات خواهد شد.
در بسیاری از پروژهها، تفاوت میان یک قطعه معمولی و یک قطعه باکیفیت، نه در دستگاه خم CNC بلکه در انتخاب صحیح ابزار نهفته است.
متخصصان فنآوران کیان آمادهاند تا در انتخاب دستگاه خم CNC، سنبه، ماتریس و راهکارهای بهینه خمکاری متناسب با نیاز تولید شما مشاوره تخصصی ارائه دهند.
